EDIP（Efficient Device Integration Platform）是高效產品集成平臺的縮寫，是基于智能化工業以太網通訊管理的模塊化設備平臺。Bürkert 適用于工業4.0的EDIP系統，利用中央集成網關將產品轉換成標準工業以太網協議，如PROFINET I/O、Ethernet I/P等，實現統一的GSD文件和IP地址，從而靈活、智能地控制現場多種設備。同時，產品內部之間采用büS協議，自動尋址，沒有主從站之分，網絡傳輸數據迅速便捷。

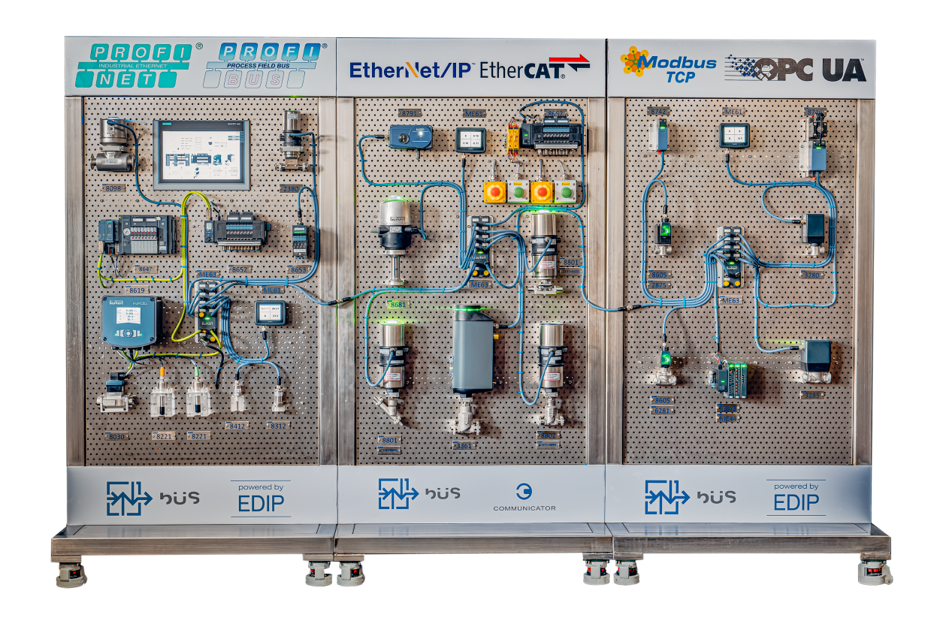

Bürkert 工業4.0 EDIP系統利用西門子S7-1500 CPU-1511, 通過環網架構連接HMI、8652型閥島、8647型閥島、ME63網關、8619多通道變送器、實現整個PROFINET 層面的環網冗余。當任意拔掉其中一根網線，設備不會掉線。
模塊01 中央集成網關

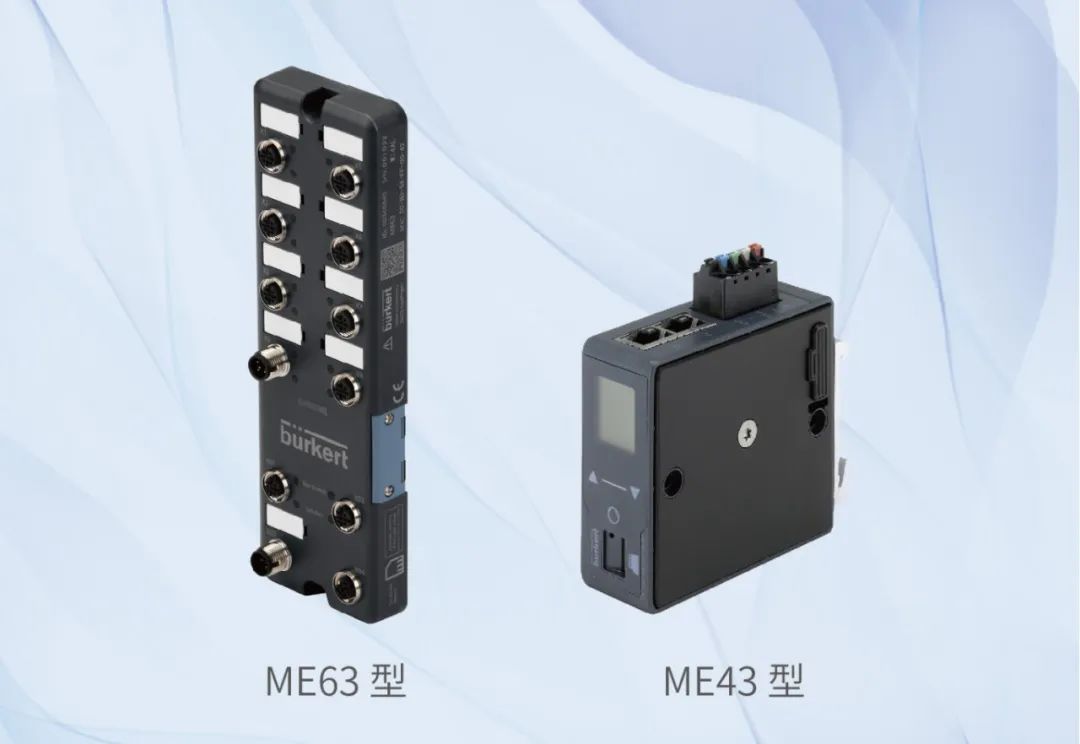

Bürkert ME63型網關
Bürkert ME63型網關，防護等級達到IP67，采用星型拓撲，最大支持輸入32A直流電，同時支持OPC UA；用戶可通過Bürkert Communicator軟件自動掃描系統所有büS設備。
模塊02 PID精確補料

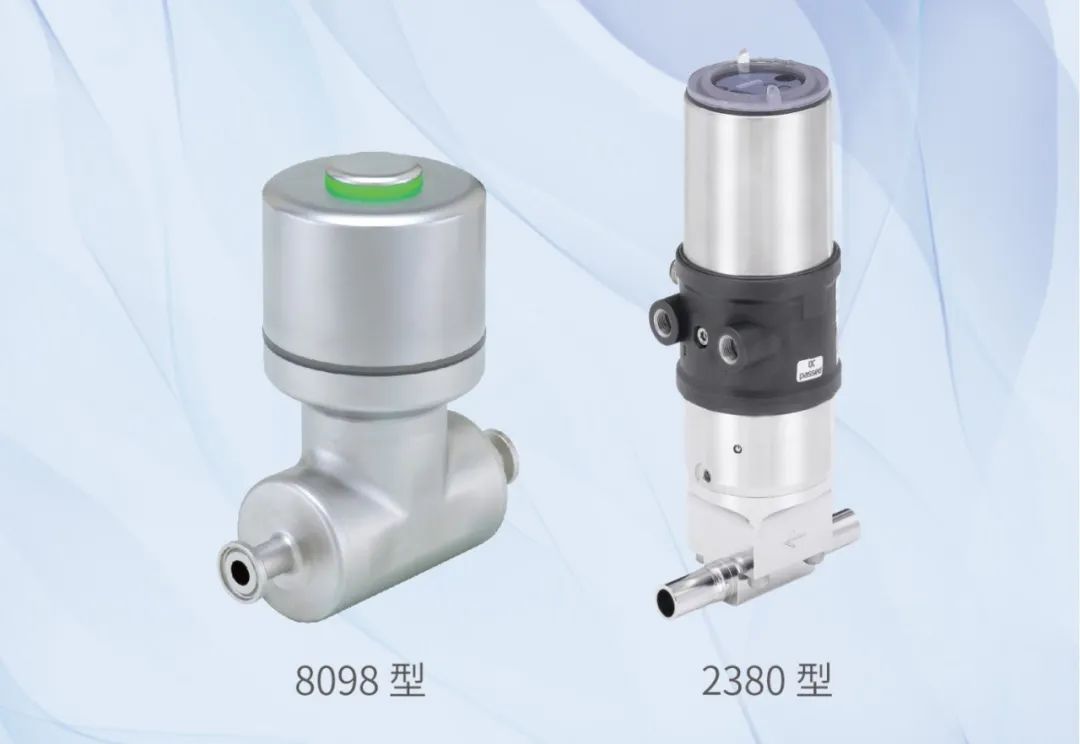

Bürkert 8098型表面聲波流量計與2380型氣動波紋管調節閥
Bürkert 8098型表面聲波流量計，是真正的潔凈衛生型流量計，一根316L的流通管道內沒有任何元件，測量精度高、壓損小。通過表面聲波技術，可讀取到介質的管道流速、密度系數及累加流量等。
模塊03 集中控制

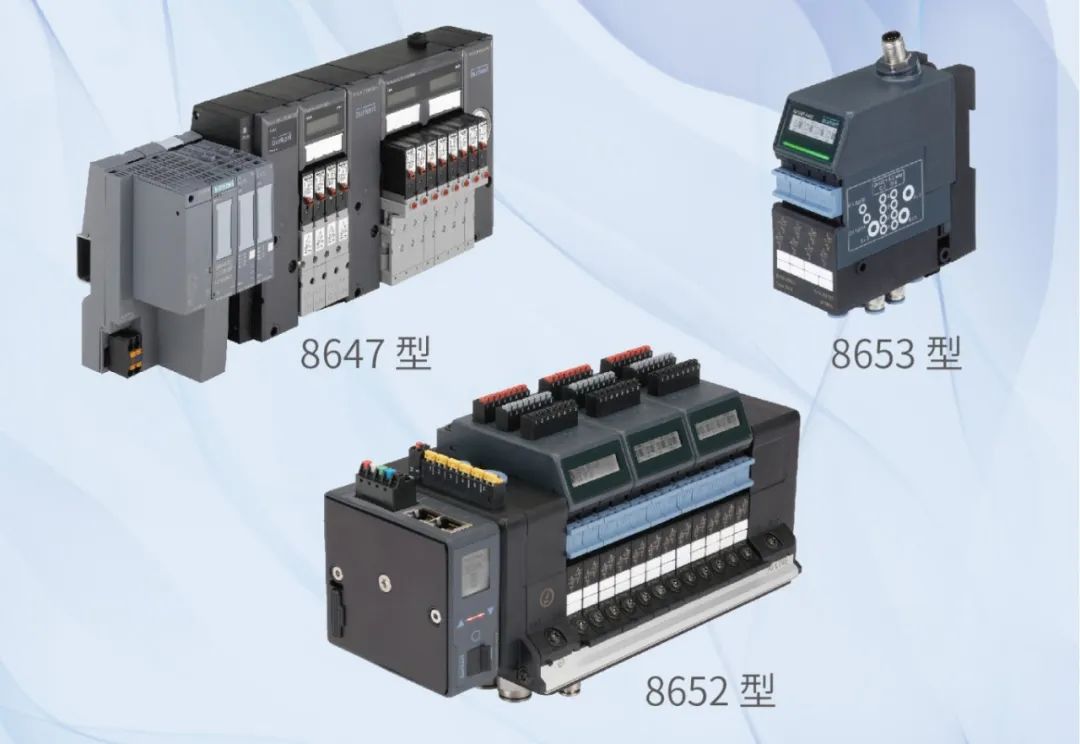

Bürkert 工業以太網閥島
8647型閥島，配合西門子ET200SP可直接集成I/O模塊，形成分布式I/O站。
8652型閥島是一款安裝于控制柜內的智能閥島，整體采用Airline Quick設計，強度高，且?guī)CD智能顯示。長期以來，如何智能更換氣動隔膜閥膜片，困擾著許多用戶，通過Bürkert 8652型閥島可快速準確解決這一問題。同時，8652型閥島也可選配EVS安全關斷功能和氣源壓力傳感器。
8653型閥島，防護等級可達IP67，設計緊湊，寬度小于一臺手機，并可通過網關實現模塊化拼裝。
模塊04 Bürkert 工業以太網多通道變送器

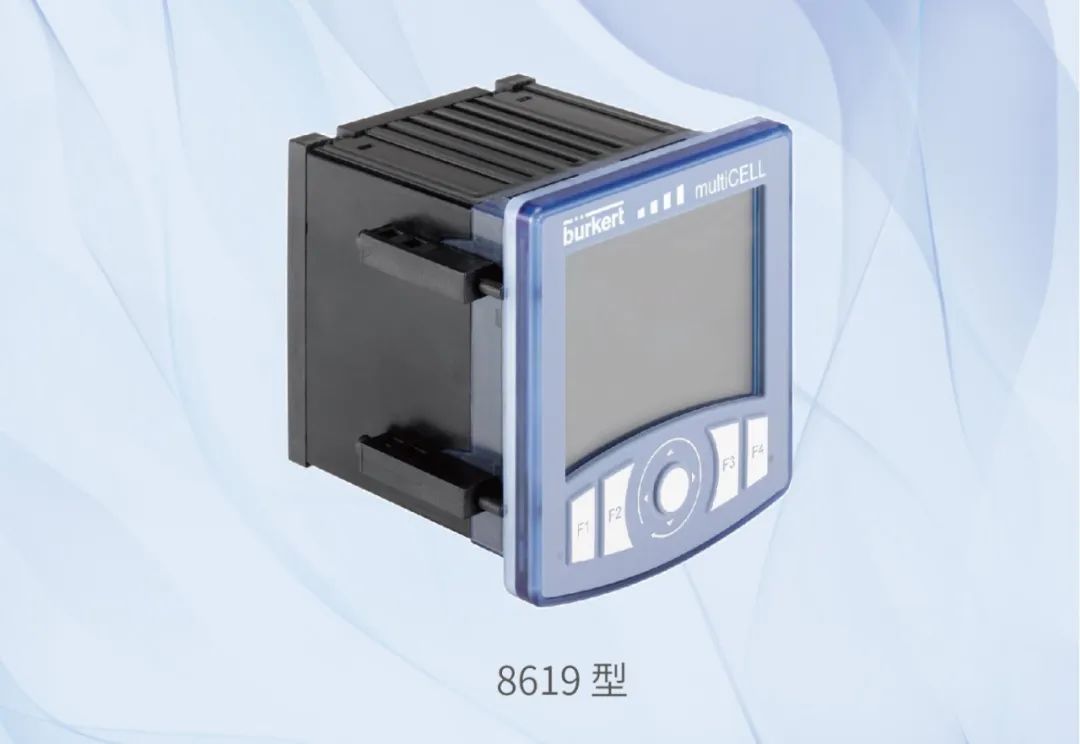

8030型在線渦輪流量計，常用于水機、分配管網及半導體制程等應用。同時8221型在線電導率傳感器，幫助用戶更高效地監測高純水、注射用水或污水。整個系統配置經典耐用的8619型多通道變送器，采用PROFINET I/O通訊協議，可實現電導率和流量數值的快速檢測，同時支持報警功能。
模塊05 Bürkert 壓力溫度傳感器

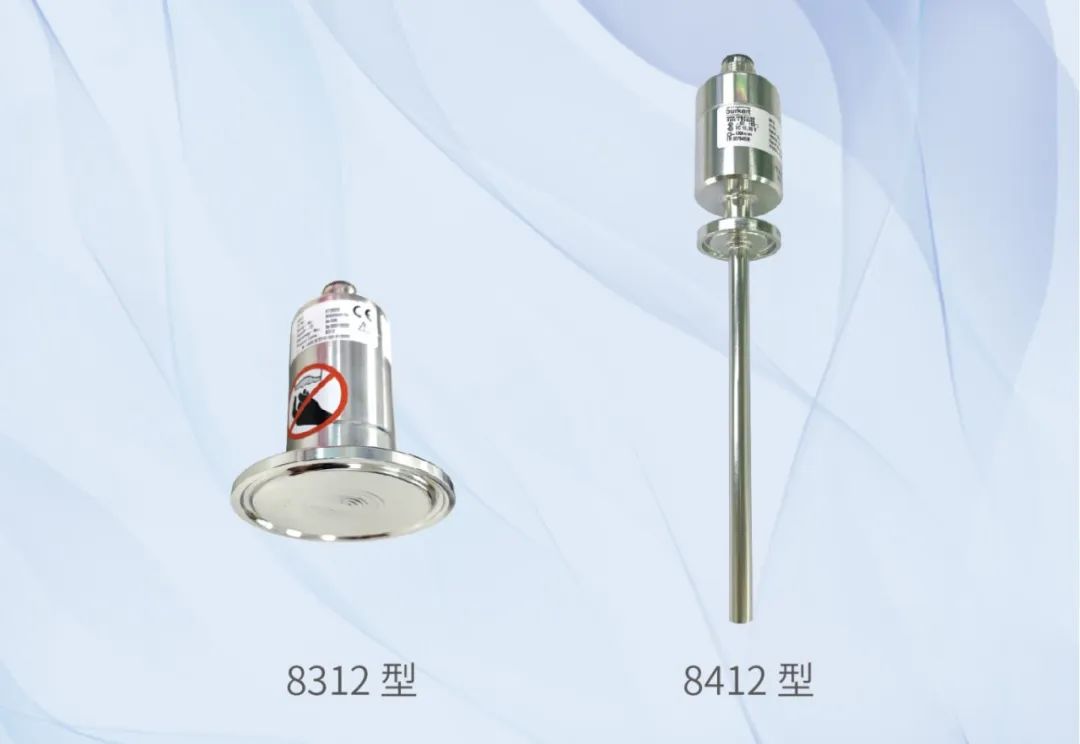

在生物反應器、層析等制藥應用中，經常需要檢測某些工藝點的壓力和溫度數值。Bürkert 創新地研發了基于EDIP的全新8312型和8412型潔凈的壓力溫度傳感器，采用數字型芯片，直接通過網關輸出信號，無須通過4-20mA模塊進行轉換，傳感器本身測量精度高，沒有飄移。
模塊06 Bürkert 分散控制頭

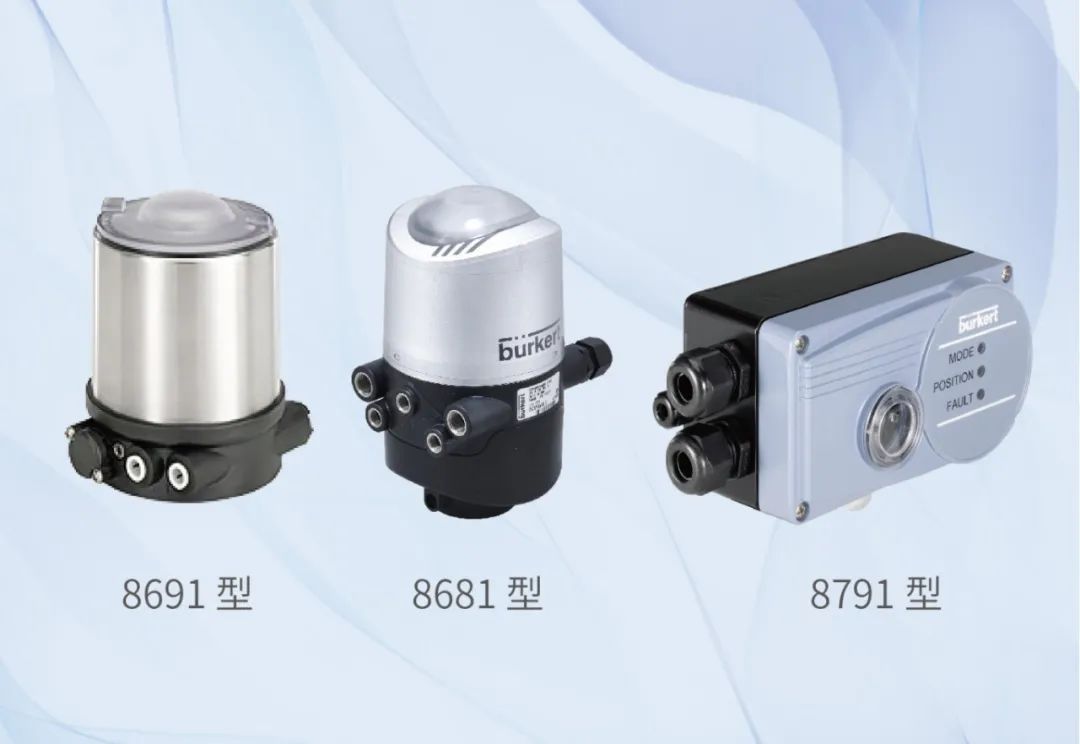

8791型定位器，精確控制氣動旋轉行程執行機構，常用于球閥和蝶閥等。
8691型氣動過程閥控制頭，集成電磁閥和位置反饋，具有閥門診斷功能的8681型智能控制頭，常用于食品飲料行業的單座或雙座閥門的開關控制與反饋，通過全行程位置傳感器，測量行程從0到80mm, 同時精度高達到0.1mm, 可實時監控座閥變化。
模塊07 Bürkert EVA系列電動比例調節閥

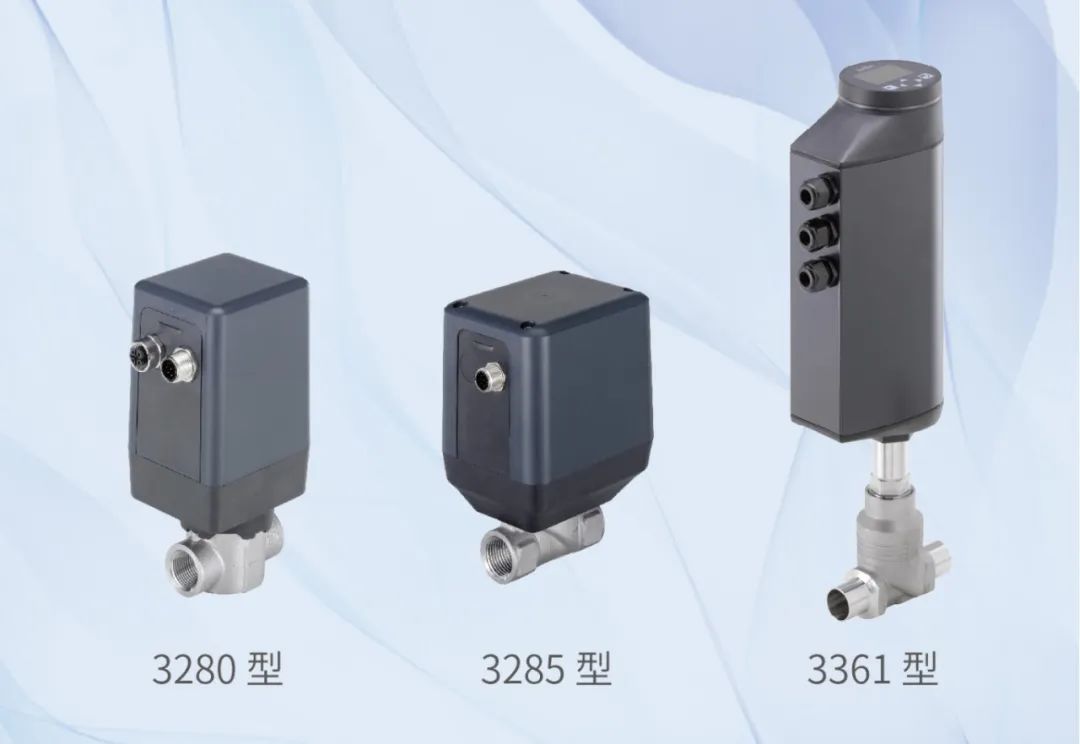

Bürkert 全新一代3361型 EVA電動比例調節閥,采用高速的無刷直流電機，配合經典的截止型閥體結構，可實現精確調節，常用于蒸汽調節等應用場合。此外，3280型與3285型電動閥，是EVA系列的另兩款電動調節閥，分別采用座閥和盤閥設計，適用于中性氣體和液體，廣泛應用于流量和溫度控制。
模塊08 Bürkert 高精度氣體質量流量控制器

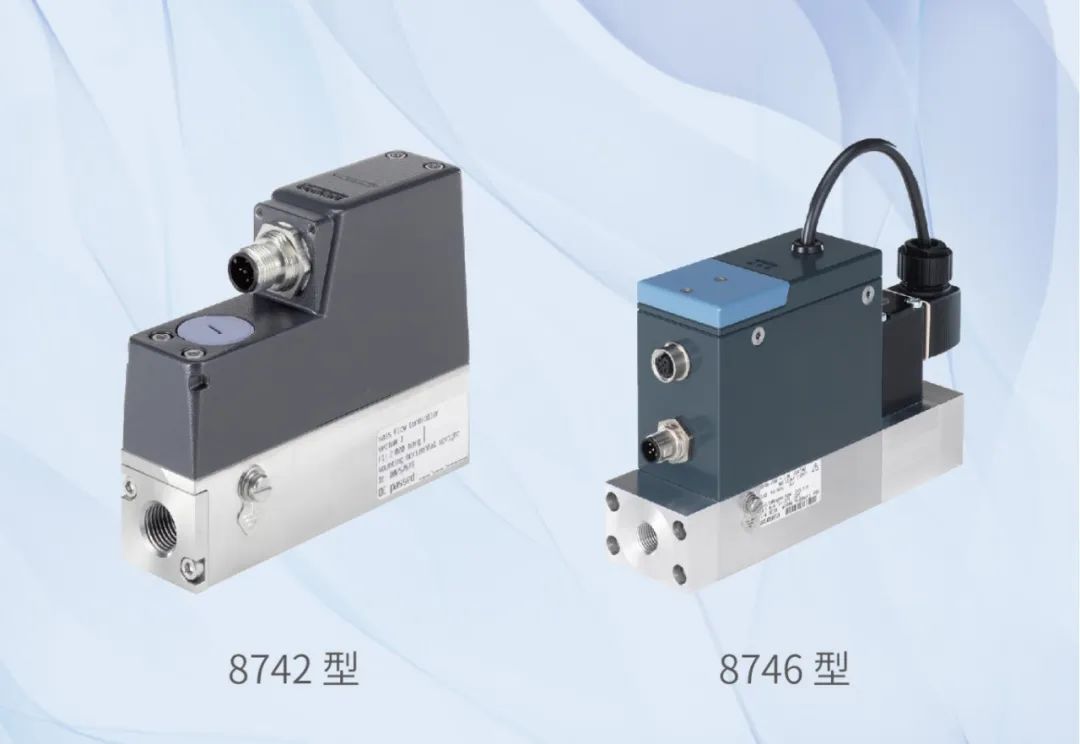

8742型與8746型氣體質量流量控制器，廣泛應用于生物反應器和精密發酵過程。此設計采用高精度的熱式流量計和經典的比例電磁閥，以及PID控制回路，實現氣體流量的高精度調節和100%負載工作，同時MFC本身壓損小，頂部集成高亮度LED指示燈，可實時觀察MFC的工作狀態。
模塊09 Bürkert 智能經典開關電磁閥與比例電磁閥

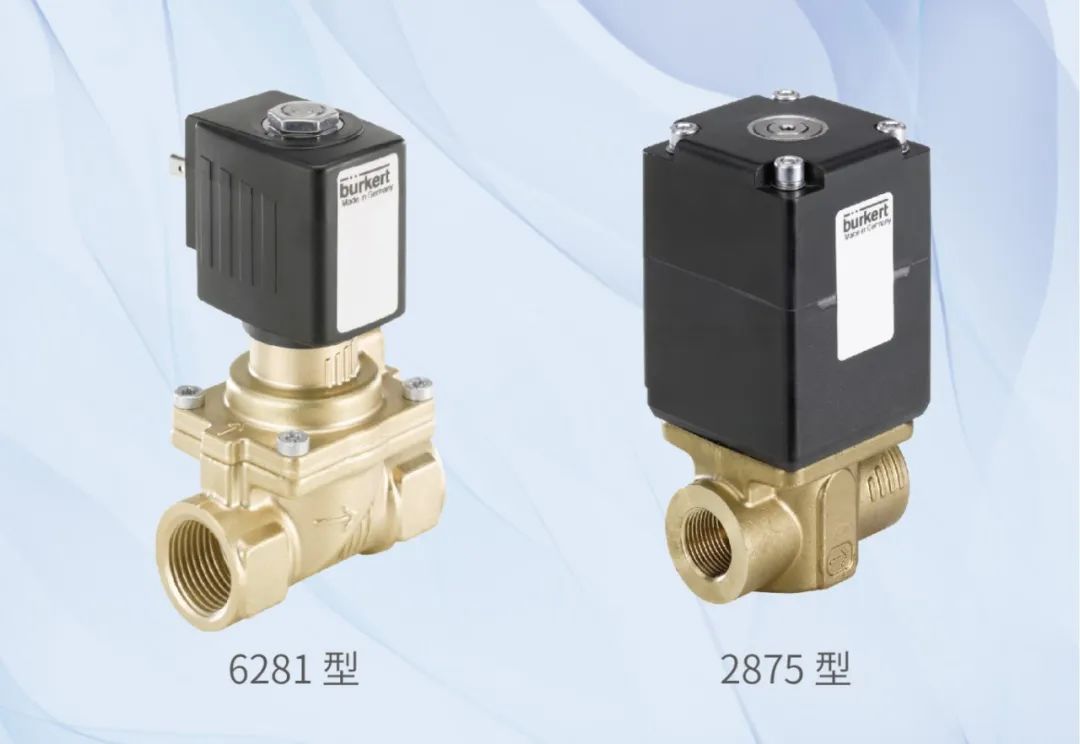

通過Bürkert EDIP 8605型控制器，可將經典的6281型開關伺服輔助電磁閥和2875型電磁比例調節閥實現工業以太網的控制，并同時支持智能診斷功能。
模塊10 Bürkert I/O模塊

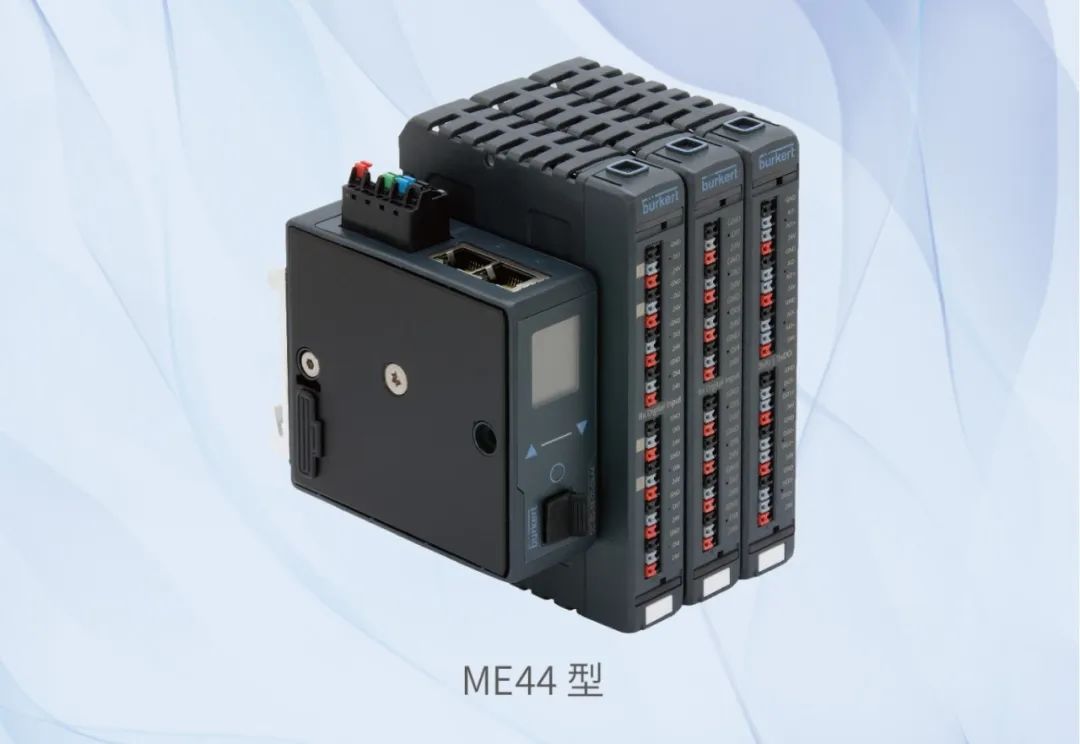

通過新一代 Bürkert ME44型 I/O模塊，可將外部傳統的I/O信號接入到 Bürkert EDIP網關系統.
✓ 8DI-數字量輸入-接閥門位置反饋等
✓ 8DO-數字量輸出-控制電磁閥或者按鈕開關等
✓ 4AI-模擬量輸入-外部4-20mA信號，如壓力或者溫度
✓ 4AO-模擬量輸出-輸出4-20mA信號，控制執行機構，如調節閥
|
|
| |
|
|
|
